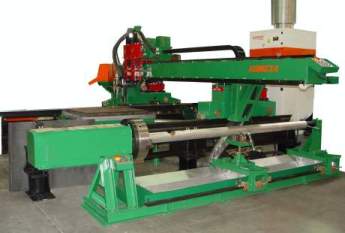

Комета М-К-Пл-Т — универсальный комплекс для фигурной кислородной и плазменной резки листового проката, а также для фигурной резки труб по контурам профилей примыкания с целью их дальнейшей стыковки и сварки. Кроме фигурной резки торцев труб, возможна фигурная резка проемов различной формы на цилиндрической поверхности трубы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МТР «КОМЕТА М- К- ПЛ-Т»
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ВЕЛИЧИНА |
Размеры обрабатываемых листов, мм,: |
2000 х 6000 |
Размеры обрабатываемых труб, мм: |
• диаметр
|
24:300 |
• толщина стенки
|
2,8:20 |
• длина
|
150:2500 |
Диапазон разрезаемых толщин, мм: |
при кислородной резке, |
5:40 (200) |
при плазменной резке с кромки листа |
0.8 - 36 |
Наибольшая скорость перемещения резаков, мм/мин, |
8000 |
Габариты машины, мм, |
8360х4880х1990 |
Для позиционирования труб применяется вращатель с патроном, который устанавливается с внешней стороны рельсового пути параллельно оси рельса. Резка труб производится плазмотроном, смонтированным на ведомом суппорте.
Комплекс
<Комета М-К-Пл-Т>
обладает большой универсальностью, и может находить применение на предприятиях, производящих металлоконструкции трубчатых ферм, грузоподъемные краны, элементы трубопроводной арматуры.
Использование современных плазменных установок в составе комплекса, позволило обеспечить высокое качество поверхностей реза, что сделало возможным получение требуемой формы заготовок без их дальнейшей обработки перед сваркой.
Специальное программное обеспечение автоматически создает программу для резки на основе введенных оператором параметров труб и угла примыкания трубы к трубе.
Наши плазменные машины уверенно работают в таких неблагоприятных условиях, как высокие и низкие температуры в помещениях заготовительных цехов, высокая запыленность воздуха. Инженеры-наладчики ОАО
<ЗОНТ>
выполнят работы по шеф-монтажу и пуско-наладке, обучат специалистов у Заказчика, обеспечат послегарантийное обслуживание.
По желанию Заказчика возможно изменение конфигурации и технологических возможностей комплекса.
