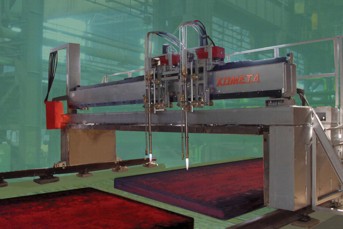

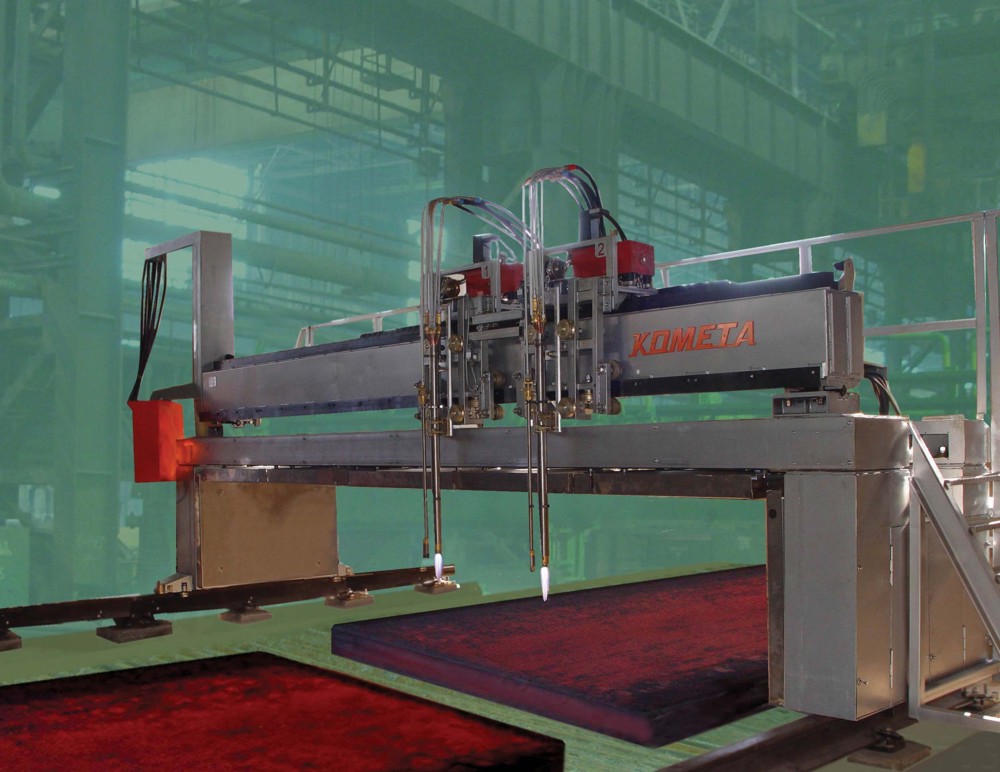

Комлекс для термической резки слябов представляет собой двухпортальный агрегат, состоящий из двух однопортальных машин, объединенных электрической синхронной связью и расположенных зеркально для обеспечения возможности отрезки заготовки минимальной длины. Каждая машина имеет оперативный пульт управления, расположенный на торце балки портала и пульт управления, расположенный вне машины в отдельном помещении. В двухпортальном варианте имеется четыре суппорта с возможностью регулировки размера между порталами в соответствии с размерами вырезаемых заготовок.
Конструктивно каждая машина состоит из следующих основных частей: водоохлаждаемый портал с балкой и каретками, движущимися по рельсовому пути с зубчатыми рейками, механизмы перемещения, суппорты с кислородными резаками, система управления с пультом оператора и промышленным компьютером.
Каждая машина обеспечивает одновременный рез двух слябов (двумя суппортами), расположенных параллельно.
Технические характеристики МТР «Комета М-С»
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ВЕЛИЧИНА |
Размеры рабочей зоны, мм,: |
4500 х 14000 |
Скорость резки, мм/мин, |
170 - 200 |
Размеры обрабатываемых слябов, мм. не менее |
|
- наибольшая ширина, мм. |
1800 |
- наибольшая длина, мм. |
6500 |
- толщина, мм. |
200 - 300 |
Количество суппортов (резаков), шт |
2 (4)* |
Ширина колеи рельсового пути, мм |
5500 |
Габаритные размеры, мм; не более |
|
длина по рельсовому пути |
|
- машина однопортальная
|
16000 |
- машина спаренная
|
18000 |
- ширина
|
6600 |
- высота (ходовой части)
|
3000 |
Система охлаждения |
водяная |
