Турбодетандерные агрегаты

Предназначены для охлаждения сухого, очищенного воздуха или азота и применяются в воздухоразделительных установках и установках сжиженного азота.

Охлаждение происходит за счет расширения в радиально-осевой турбине с оптимальным коэффициентом полезного действия.
Энергия, передаваемая на вал турбины расширяющимся потоком, поглощается подшипниками скольжения и гидравлическим тормозом.
Агрегаты представляются заказчику в виде блоков, собранных и испытанных на специальных стендах. Междублочные коммуникации монтируются на месте эксплуатации в зависимости от планировки оборудования с целью наиболее удобного расположения в каждом конкретном случае.

Важнейший узел агрегата – радиально-осевая турбина реактивного типа – это высокоточное, высокооборотное изделие, обладающее высокой эффективностью и надежностью.

Быстровращающиеся части подвергнуты контролю и динамической балансировке на прецизионном оборудовании.
Монтаж, эксплуатация в соответствии с требованиями технической документации - залог высокоэффективной и надежной работы в течение всего времени эксплуатации установок.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Тип	Массовая производительность, кг/ч	Давление на входе, МПа	Температура на входе, К	Давление на выходе, МПа	Масса, кг
ДТ – 0,6/4	630	4	173	0,6	195
ДТ – 1/4	1150	4	156	0,6	240
ДТ – 1,3/4	1360	4	173	0,6	240
ДТ – 1,5/4	1560	4	173	0,6	240
ДТ – 2/6	2060	6	180	0,6	550
ДТ – 2,6/6	2700	6	200	0,3	1450
ДТ – 1/0,4	1000	0,3	124	0,03	250
ДТ – 1,3/0,5	1300	0,3	124	0,03	250
ДТ – 1,8/0,7	1800	0,6	130	0,1	250
ДТ – 3,5/0,6	2100-3200	0,6	130	0,14	550
ДТ – 0,8/20	800	20	248	0,6	240
ДТ – 1,8/20	1700	20	238	0,6	500
ДТ – 4/20	3600	20	100	0,2	1450
ДТ – 5/20	5000	20	248	0,6	1450
ДТ – 6/20	5300	20	236	0,4	1450
ДТ – 6/0,5	5300	0,4	108	0,05	250

Адиабатический КПД до 0,8 в зависимости от типа агрегата.

Диапазон рабочих параметров:
Давление на входе: 0,3 – 20 МПа.
Расход газа 300 – 10.000 кг/ч.
Частота вращения ротора 25.000 – 220.000 об/мин.

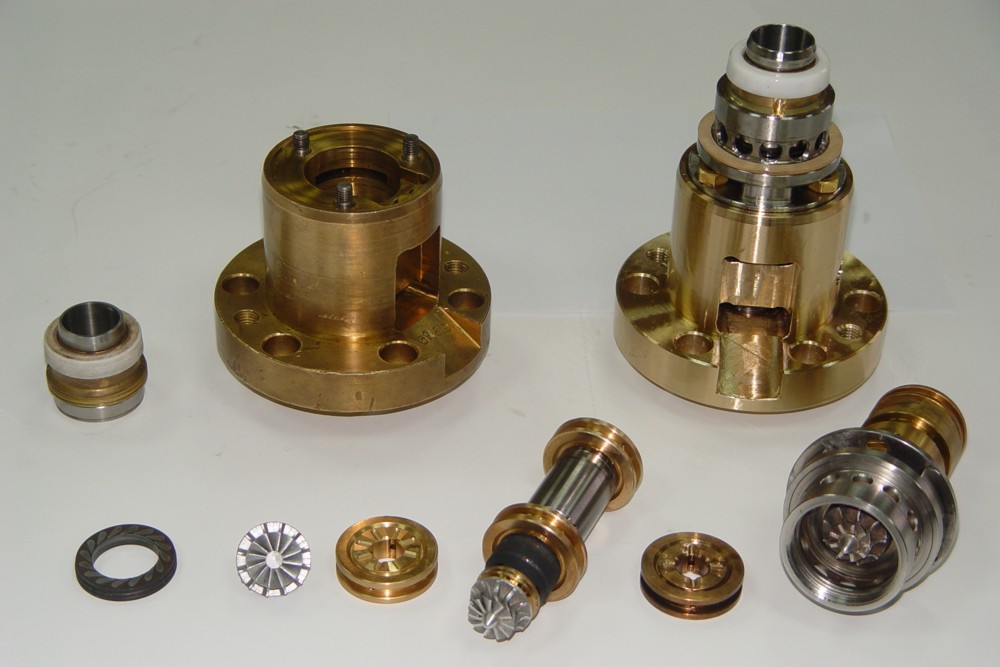

ЗАПАСНЫЕ ЧАСТИ К ТУРБОДЕТАНДЕРАМ.

ДТ-0,3/4
КК 2010.01.000.04	Турбина
КК 2010.00.500	Датчик
КК 2010.01.100	Ротор
КК 2010.01.002	Подшипник
КК 2010.01.013	Втулка
КК 2010.01.024	Подшипник
ДТ-0,6/4
КК 2010.01.000	Турбина
КК 2010.00.500	Датчик
КК 2010.01.100	Ротор
КК 2010.01.002	Подшипник
КК 2010.01.013	Втулка
КК 2010.01.024	Подшипник
ДТ-1,3/4
КК 2010.01.000.02	Турбина
КК 2010.00.500	Датчик
КК 2010.01.100	Ротор
КК 2010.01.002	Подшипник
КК 2010.01.013	Втулка
КК 2010.01.024	Подшипник
ДТ-0,8/20
КК 2010.01.000.01	Турбина
КК 2010.00.500	Датчик
КК 2010.01.200	Ротор
КК 2010.01.002	Подшипник
КК 2010.01.026	Подшипник
КК 2010.01.013	Втулка
КК 2014.01.000	Турбина
КК 2010.01.500	Датчик
КК 2014.01.100	Ротор
КК 2014.01.006	Манжета
КК 2014.01.016	Прокладка
КК 2014.01.018	Втулка
КК 2014.01.019	Втулка
КК 2014.01.025	Подшипник
КК 2014.01.039	Подшипник
ДТ1,8/20
КК 2010.01.000.05	Турбина
КК 2010.00.500	Датчик
КК 2010.01.200	Ротор
КК 2010.01.002	Подшипник
КК 2010.01.026	Подшипник
КК 2010.01.013	Втулка
ДТ 1,5/4
КК 2010.01.000.03	Турбина
КК 2010.00.500	Датчик
КК 2010.01.200	Ротор
КК 2010.01.002	Подшипник
КК 2010.01.024	Подшипник
КК 2010.01.013	Втулка
