Газификационные установки (стационарные и передвижного типа)

УСТАНОВКИ СТАЦИОНАРНЫЕ ГАЗИФИКАЦИОННЫЕ Г-7,4-0,25/20, Г-7,4-0,5/20, Г-1,6-0,28/40.

Предназначены для газификации сжиженного кислорода, азота и аргона или аргоно-кислородной смеси, а также заполнения емкостей газообразным продуктом или выдачи его в линию.
Установки состоят из комплекта унифицированных блоков, включающих в себя цистерну, агрегат насосный, электрощит, испаритель, догреватель, узел выдачи. Установка Г-1,6-0,28/40 отличается наличием погружного насоса. Климатическое исполнение и категория размещения испарителей – УI, остального оборудования - УХЛ4 по ГОСТ 151 50 -69.
Допускается для цистерны и насоса и размещение У2 по ГОСТ 15150-69.
Установки являются новым поколением экономичных газификаторов, использующих тепло окружающей среды, благодаря чему их энергоемкость снижена почти в 2,5 раза.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГАЗИФИКАЦИОННЫХ УСТАНОВОК

Данные/Установка	Г-7,4-0,25/20	Г-7,4-0,25/20	Г-1,6-0,28/20
Вместимость резервуара для: кислорода, кг азота, кг аргона, кг	8000 5670 9800	8000 5670 9800	1990 1440 2400
Средняя производительность при заполнении емкости до давления 39,2 МПа (400 кгс/см2), м3/с,(м3/ч): Кислородом (аргоном) Азотом			0,078±0,009 (280±40) 0,064±0,01 (230±35)
Средняя производительность при заполнении емкости до давления 19,6 МПа (200 кгс/см2), м3/с,(м3/ч): Кислородом (аргоном) Азотом	0,069±0,005 (250±17) 0,056±0,004 (200±14)	0,139±0,001 (500±35) 0,110±0,009 (400±30)
То же, при выдаче в линию под давлением 3,92 МПа ( 40 кгс/см2), м3/с, (м3/ч): Кислородом (аргоном) Азотом	0,072±0,005 (260±17) 0,06±0,004 (210±14)	0,153±0,01 (520±35) 0,126±0,009 (455±30)
Период регулирования производительности,%	50…100	50…100	46…100
Максимальное давление газообразного продукта, МПа (кгс/см2) при наполнении емкостей при работе в линию	21,6 (220) 3,92 (40)	21,6 (220) 3,92 (40)	41,2 (420)
Установленная мощность, кВт, не более	28	48	30
Габаритные размеры (длина, ширина, высота), мм.	5,7х7,2х 3.1	5,7х7,2х 3.1	4,5х8,1х3,1
Масса установки без продукта, кг.	5320	5320	2750

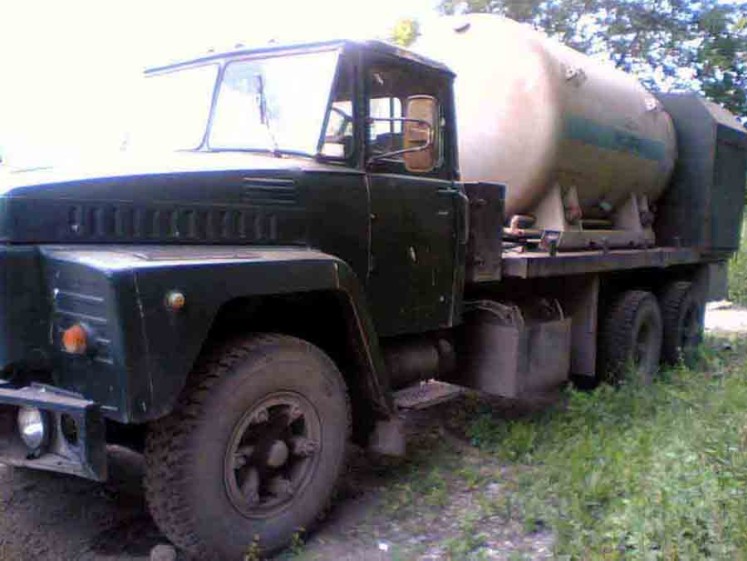

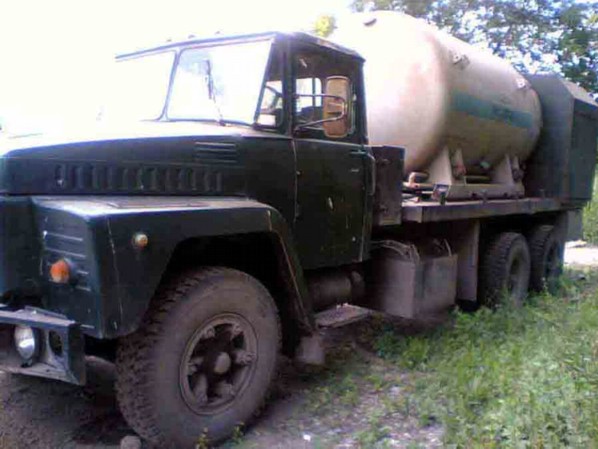

Автомобильная газификационная установка АГУ-8К

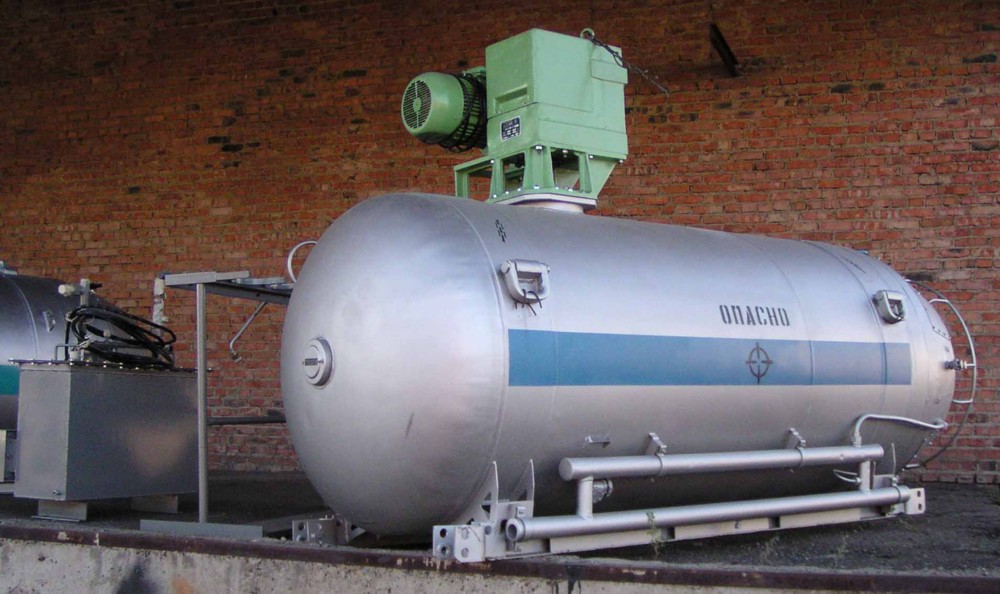

Стационарная газификационная установка СГУ-7К
