При проведении резки листового проката, наряду с обычной контурной резкой, имеется необходимость подготовки кромок под сварку, имеющую различные углы скоса.

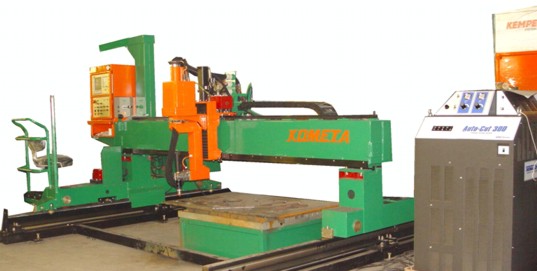

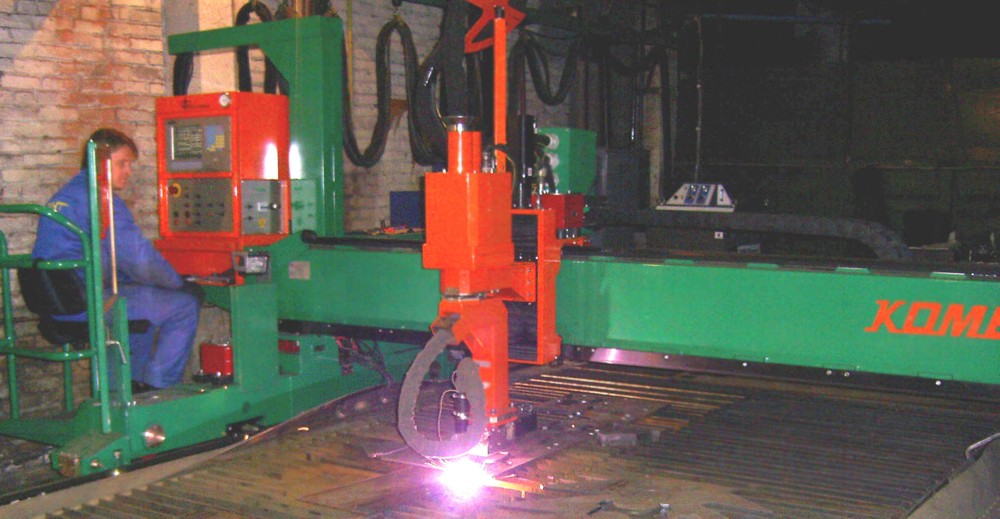

Эта задача может быть эффективно решена при использовании машины плазменной резки «Комета» с поворотным блоком, который обеспечивает автоматическое снятие кромок под сварку на фигурных деталях. В 2006г. ОАО «Зонт» впервые в СНГ изготовлена такая машина, а с 2007г. начато серийное изготовление.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ВЕЛИЧИНА |
Габариты рабочей зоны, мм. |
2500 х 6000,
(3600 х 12000) |
Точность воспроизведения заданного контура по ГОСТ 5614-74, мм., |
± 0,35 |
Максимальная толщина вырезаемых деталей при вертикальной резке, мм. |
50 |
Максимальная толщина вырезаемых деталей при резке фаски, мм. |
30 |
Угол снятия кромок под сварку, градусов |
- 45 … +55? |
Количество одновременно работающих резаков |
1 |
Типы фасок |
V образные |
Точность резки с вертикальным резаком, мм. |
0,5 |
Потребляемая мощность машина /плазменная установка, кВт |
1,5 / 42 |
Масса машины, кГ. |
4610 |
Технологический газ |
сжатый воздух или кислород |
Основные возможности:
- автоматическая установка плазменного резака на требуемый угол под управлением системы ЧПУ и полный «автомат» в процессе всего цикла резки
- высокая стабильность механической системы к поддержанию установленных значений угла скоса кромки
- наличие предохранительного элемента для защиты резака при аварии.
- высокоточная система автоматического поддержания рабочего зазора между разрезаемым листом и плазмотроном.
- система предварительной установки высоты резака над листом.
