При проведении резки листового проката, наряду с обычной контурной резкой, имеется необходимость подготовки V и Y-образной кромки под сварку, имеющую различные углы скоса.

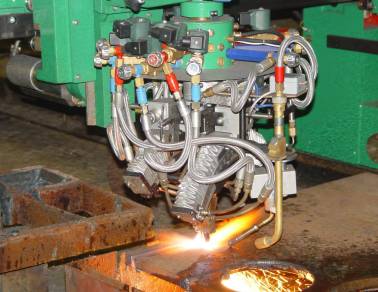

Этим требованиям отвечает 3-резаковый поворотный блок, который обеспечивает автоматическое снятие кромок под сварку на фигурных деталях и может устанавливаться на машины газокислородной резки типа
<Комета>
.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА ТРЕХРЕЗАКОВОГО:
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ВЕЛИЧИНА |
Максимальная толщина вырезаемых деталей, мм. |
100 |
Угол снятия кромок под сварку, градусов |
15-60? |
Количество одновременно работающих резаков |
3 |
Возможные типы фасок |
V-,X-,Y-, К |
Линейное перемещение, мм |
+?45 |
Горючий газ |
природный, пропан-бутан |
Блок имеет следующие возможности:
- изменение угла фаски посредством предварительной установки боковых резаков на требуемый угол
- специальная конструкция малогабаритных резаков
- высокая стабильность механической системы к поддержанию установленных значений угла скоса кромки
- наличие предохранительного элемента для защиты блока при аварии.
- резаки снабжены автоматическим поджигом
- система автоматического поддержания рабочего зазора между разрезаемым листом и газокислородными резаками.
